產品分類

不銹鋼焊絲

當前位置：主頁 > 產品展示 > 不銹鋼焊絲 >

AT-ER308L不銹鋼焊絲

文章出處：未知人氣：未知發表時間：2018-04-06 15:17

AT-ER308L不銹鋼焊絲

符合 GB/T 29713 S308L
YB/T 5092 H03Cr21Ni10Si
AWS A5.9 ER308L
ISO 14343-A-G 19 9 L

說明:

AT-ER308L不銹鋼焊絲主要成分是超低C-18Cr-8Ni，為超低C不銹鋼TIG焊絲，熔敷金屬抗晶間腐蝕性能更加優良。焊接順暢，焊道光滑平整，熔敷金屬抗裂性能良好。

用途:

AT-ER308L不銹鋼焊絲廣泛應用于石油化工、食品機械、醫療器械、化肥設備、紡織機械等，如022Cr19Ni10(SUS 304L)等材料的焊接。

焊絲化學成分(%)

	C	Mn	Si	Cr	Ni	Mo	P	S	Cu
保證值	≤0.030	1.00~2.50	0.30~0.65	19.50~22.00	9.00~11.00	≤0.75	≤0.030	≤0.030	≤0.75
例值	0.024	1.72	0.48	19.76	9.83	0.006	0.018	0.010	0.06

注意事項:

1.保護氣體：采用純Ar；流量：電流在100~200A時9~14L/min，電流在200~300A時14~18L/min。
2.鎢極伸出長度：3~5mm；電弧長度：1~3mm。
3.風速限制在≤1.0m/s；建議在焊接區背面通氬氣保護。
4.在焊接中，焊接線能量的大小直接影響焊縫金屬的力學性能及抗裂性能等，應予以更多關注。
5.將焊接部位的銹層、濕氣、油污、灰塵等確實除凈。
以上建議僅供參考，在具體操作中以現場情況為準。必要時先進行工藝評定再確定焊接方案。

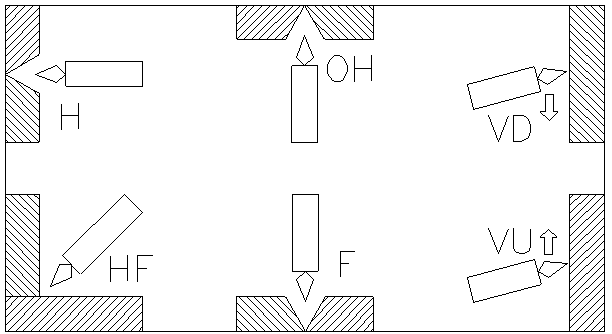

焊接位置:

AT-ER308L不銹鋼焊絲

下一篇：AT-ER2209雙相不銹鋼焊絲上一篇：AT-ER316L不銹鋼焊絲
