3Cr13軋輥埋弧堆焊焊絲
文章出處：3Cr13軋輥埋弧堆焊焊絲 人氣：3Cr13軋輥埋弧堆焊焊絲發表時間：2018-04-06 16:03
3Cr13軋輥埋弧堆焊焊絲
說明:
3Cr13軋輥埋弧堆焊焊絲 絲主要成分是13Cr，為馬氏體不銹鋼埋弧焊絲。配用不銹鋼焊劑，其熔敷金屬具有良好的力學性能、抗裂性能、抗晶間腐蝕性能。因合金的含量高，耐高溫性良好。
用途:
3Cr13軋輥埋弧堆焊焊絲系馬氏體不銹鋼合金焊絲，具有良好的耐磨、耐腐蝕性能，，應用于熱軋開坯輥、連鑄輥、閥門、攪拌器等。
堆焊硬度HRC：45-48
焊絲化學成分(%)
C | Mn | Si | Cr | Ni | P | S | |
保證值 | ≤0.12 | ≤0.60 | ≤0.50 | 11.50~13.50 | ≤0.60 | ≤0.030 | ≤0.030 |
參考電流 (AC、DC+)
直徑(mm) | φ2.5 | φ3.2 | φ4.0 | φ5.0 |
焊接電流(A) | 400~500 | 450~550 | 500~600 | 550~650 |
注意事項:
1.焊道間溫度建議控制在150℃左右。中小規范多道多層焊時，注意控制焊接線能量。
2.焊接部位的銹層、濕氣、油污、灰塵等確實要清理干凈。
3.焊劑在使用前須經300~350℃烘焙2h。
以上建議僅供參考，在具體操作中以現場情況為準。必要時先進行工藝評定再確定焊接方案。

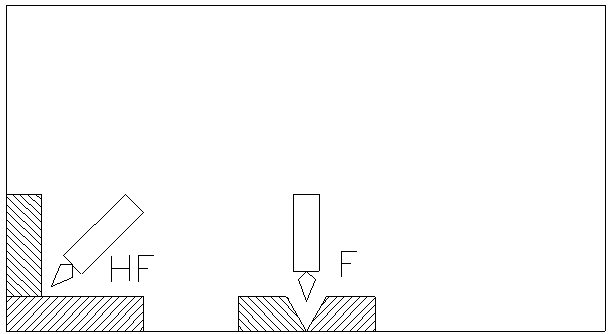

焊接位置:
下一篇：D256高錳鋼堆焊焊絲 上一篇：2Cr13軋輥埋弧堆焊焊絲
冀公網安備 13053402000397號
