A137（E347-15）不銹鋼電焊條
文章出處：A137（E347-15）不銹鋼電焊條 人氣：A137（E347-15）不銹鋼電焊條發表時間：2018-04-06 11:07
A137（E347-15）不銹鋼電焊條
符合 GB/T 983 E347-15
AWS A5.4 E347-15
ISO 3581-A-E(19 9 Nb)B 4 2
ISO 3581-B-ES 347-15
說明:
A137（E347-15）不銹鋼電焊條是堿性藥皮、低碳含Nb穩定劑的Cr19Ni10Nb不銹鋼焊條，具有優良的抗晶間腐蝕性能。采用直流反接，能進行全位置焊接。
用途:
A137（E347-15）不銹鋼電焊條用于焊接重要的耐腐蝕含Ti穩定的06Cr18Ni11Ti型不銹鋼。
熔敷金屬化學成分(%)
C | Mn | Si | S | P | Cr | Ni | Mo | Cu | Nb+Ta | |
保證值
| ≤0.08 | 0.50~ 2.50 | ≤0.90 | ≤0.030 | ≤0.040 | 18.0~21.0 | 9.0~11.0 | ≤0.75 | ≤0.75 | 8×C~1.00 |
例值 | 0.058 | 1.90 | 0.30 | 0.007 | 0.021 | 19.75 | 9.58 | 0.068 | 0.10 | 0.48 |
熔敷金屬力學性能
試驗項目 | Rm (N/mm2) | A (%) |
保證值 | ≥520 | ≥25 |
例值 | 640 | 38 |
參考電流（DC+）
焊條直徑（mm） | φ2.0 | φ2.5 | φ3.2 | φ4.0 | φ5.0 |
焊接電流（A） | 40~80 | 50~100 | 70~120 | 90~160 | 160~200 |
注意事項:
1. 焊前焊條須經250℃左右烘焙1h。
2. 焊前焊件須清除鐵銹、油污、水分等雜質。

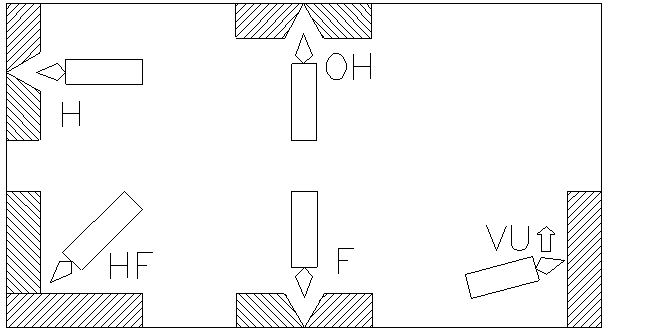

焊接位置:
A137（E347-15）不銹鋼電焊條
冀公網安備 13053402000397號
